日本エンヂニヤ製品情報遠隔監視装置

遠隔監視装置

Web監視装置 パトロガー

◆特許  第3813064号
東洋電機㈱との共同出願です。
「パトロガー」は日本エンヂニヤ(株)の登録商標です。

広域化を支えるブロードバンド対応の遠隔監視装置。
パトロガーは、光ファイバーやADSL、CATVなどブロードバンドに対応しているので、市町村合併に伴う広域化に於ける遠隔監視の統合に適した製品です。広域化によって、監視対象となる施設との通信距離が長くなっても、ブロードバンド環境であれば通信コストが定額なので、通信コストが距離に依存する従来の専用回線を用いたシステムと比較して通信コストが削減出来ます。
製品本体には、簡易Webサーバ機能やEメールによる警報出力機能を装備しています。インターネット環境からトレンドグラフやバーグラフが閲覧でき、遠方の施設でも運転状況がリアルタイムで監視できるだけでなく、警報が発生した場合には電子メールで通報します。また、リモート操作機能を兼ね備えており、警報レベルの設定変更やポンプの遠隔操作に必要な信号を出力することが可能です。本体内部に最大1ヶ月のデータを保持し、過去データを遡って確認することが出来ます。
オプションとして、帳票作成に便利なCSV形式のデータ送信機能を用意しています。
パトロガーは、インターネット技術を活用し、高度な情報発信を実現します。

この様な問題を解決します!

  • 広域化により、通信コストが大幅に増加する。
  • センター装置のメンテナンス時には現場の状況がつかめない。
  • 日報など帳票をデータ化し、統計処理に利用できないか。

特徴

ブロードバンド環境に対応

LPW−A−D64A16

光ファイバーやADSL、CATVなど様々なブロードバンドに対応しているので、通信インフラを変更しても装置の改造は不要です。広域化に於ける遠隔監視の統合を円滑に進めるとともに、通信コスト削減に貢献します。
「パトロガー」は、押し寄せるブロードバンド環境へ柔軟に対応します。

簡易Webサーバ機能による高度な情報発信

LPW-B-D8A4

LPW-B-D8

簡易Webサーバ機能を装備しており、インターネット環境からトレンドグラフやバーグラフが閲覧できるので、遠方の施設でも運転状況がリアルタイムで監視できます。
トレンドグラフは、アナログ信号、接点信号ともに最大8点まで表示可能。ポンプの運転状況と水槽の水位や流量の対比が出来るなど、施設の状況把握が容易な画面構成です。
バーグラフは最大16点まで表示可能。各々のチャンネルに上限値や下限値によるアラームレベルが任意に設定でき、施設の特性に合わせた監視をサポートします。
  接点信号状態表示画面は、接点信号最大64点まで表示可能。各種機器の動作状況やアラームの発生状況を一目で確認できます。
  最大16点の接点出力を用いたポンプやバルブの運転操作や、最大2点のアナログ出力を用いた薬品注入率の設定操作を行うことが出来ます。

Eメールによるフレキシブルな警報出力機能

トレンドグラフ

接点信号やバーグラフの上下限設定値による警報信号をEメールで出力します。Eメールの送信先は最大10メールアドレスまで登録できます。
  警報の重要度に応じてメール送信に遅延を設けることが出来ます。

最大1ヶ月のデータ保持機能

設置例1

内部メモリにより最大1ヶ月のデータを保持することが出来ます。保持したデータは、Webサーバ機能のトレンドグラフから閲覧できるだけでなく、センター装置と組み合わせた場合には、FTP機能で取り出すことができます。通信回線の異常による信号の欠落を補てんすることが出来、システム全体でデータを保全します。

CSV形式によるデータ送信機能(オプション)

設置例2

収集したデータは、1日単位でCSV形式のファイルに変換し、メールの添付ファイルにて所定の時刻に送信します。受信したデータは、エクセルなどの表計算ソフトを用いて、帳票の作成や統計処理を行うことが出来ます。

注)信号点数やWebサーバ機能の有無は型式により異なります。

製品仕様

  型式名 入出力信号 Web
サーバ
機能
メール
通報
機能
CSV
ファイル
出力機能
DI AI DO AO
LPW−A−D64A16 64点 16点 16点 2点 ○ ※1
LPW-B-D8A4 8点 4点 8点 × ×
LPW−B−D8 8点 8点 × ×

※1オプション装備機能

製品外観

LPW-A-D64A16

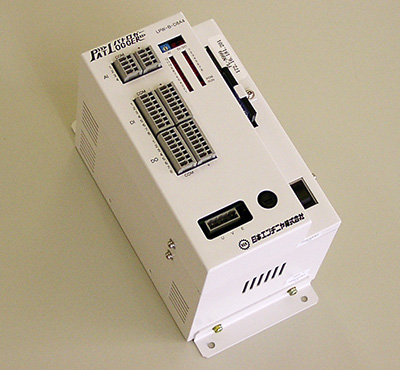

LPW-B-D8A4

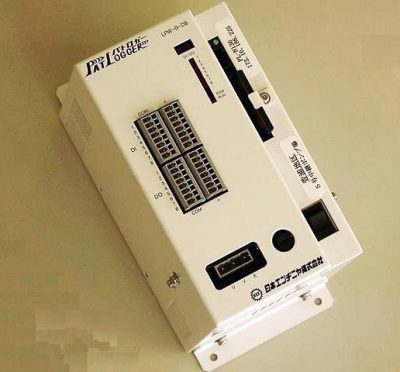

LPW-B-D8

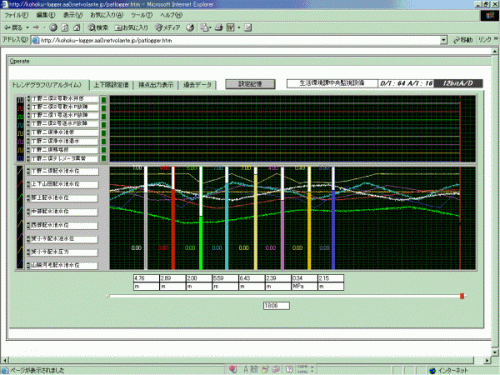

監視画面(パトロガーLPW-A-D64A16の画面)

メール通知例

構築例

構築例:簡易Webサーバ機能とメール通報機能によるシンプルなシステム構築例
